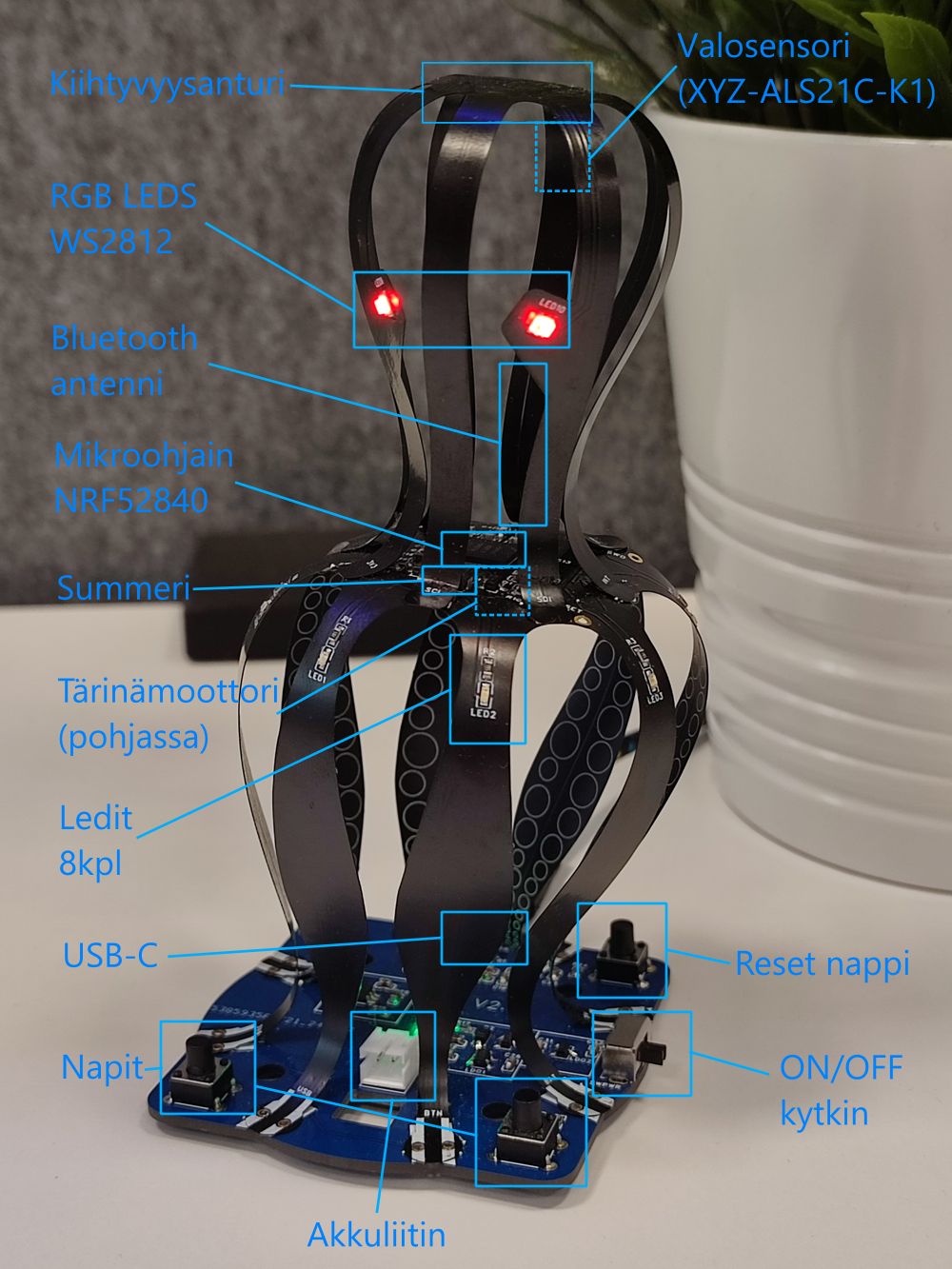

# SulaJalmari nRF 52840 -pohjainen pöytälelu/opetustyökalu. ## Table of Contents - [Intro](#intro) - [Ominaisuudet](#ominaisuudet) - [Vaatimukset](#vaatimukset) - [Käyttö](#käyttö) - [Ohjelmointi](#ohjelmointi) - [Resurssit](#resurssit) ## Intro ### SulaJalmari on nRF52840-pohjainen opetustyökalu ja pöytälelu, joka on suunniteltu tarjoamaan käytännönläheistä oppimiskokemusta sulautetuista järjestelmistä ja IoT-teknologioista. ## Ominaisuudet ### Hardware: - 2x RGB LED (silmät) - 8x sininen LED (jalat) - Kiihtyvyysanturi - Tärinämoottori - Piippari - Bluetooth - USB-C ### Software: - Bootloader - Valmiita demo-koodeja - Ohjelmoitavissa USB:n yli ## Vaatimukset ### Demot Demojen ohjelmoimiseen tarvitset nRF Connect for Desktop -ohjelmointityökalun ja tästä Git-reposta löytyvien demokoodien app_signed.hex-tiedostot. Tämän jälkeen siirry kohtaan: [Ohjelmointi](#ohjelmointi) ### Kehitys Kehitystä varten tarvitset vähintään nRF Connect SDK:n ja tästä Git-reposta löytyvät "Board"-kansion tiedostot sekä pjr.conf-tiedoston. Suositeltavaa on kuitenkin aloittaa valmiista demokoodista, jossa tulee mukana kaikki tarpeelliset tiedostot ja kyseiseen demoon räätälöity pjr.conf-tiedosto. Parhaiten pääset alkuun asentamalla "nRF Connect for VS Code" -lisäosan Visual Studio Codeen. nRF Connect for VS Code -lisäosasta pääset asentamaan vaatimukset. ![Manage SDK](pics/Manage.png)
Tarvitset toolchainin sekä SDK:n.
![Install SDK](pics/Install.png)
Valitse Install SDK/Toolchain -valikosta, ja valitse sen jälkeen versio, jonka haluat asentaa. Tämän hetkinen versio on rakennettu ja todettu toimivaksi version 2.6.1 kanssa.
![SDKVER](pics/SDKVER.png)
## Käyttö ### Aloitus Toolchainin sekä SDK:n asentamisen jälkeen voit avata valmiin demokoodin nRF Connect for VS Code -lisäosasta. ![Open](pics/OpenExisting.png) Sovelluksen valinnan jälkeen voit aloittaa ohjelmoinnin src-kansiosta löytyvien tiedostojen avulla. ![Files](pics/ProjectView.png) ### Valmiin sovelluksen ohjelmointi laitteelle #### Build Configuration Build configuration vaaditaan sovelluksen build-vaihetta varten. Build configurationin voi luoda nRF Connect -lisäosan "Applications" tai "Build Configuration" -osiosta painamalla "Add Build Configuration". Mikäli "Applications"-osiossa näkyy valmis build configuration, tai projektissa on valmiiksi olemassa "Build"-kansio etkä ole itse niitä lisännyt, poista build configuration ja kansio ennen uuden lisäämistä. Toisella laitteella lisätyt build configurationit eivät välttämättä toimi laitteellasi. Jos noudatit kehitysvaiheen ohjeita, "Add Build Configuration" -ikkunassa painaessasi "Custom Board" -valintaa, listasta löytyy laitteelle valmiiksi luotu board-tiedosto "nrf52840_qalmari". ![Build](pics/Build.png) Painamalla "Build Configuration" -painiketta lisäät build configurationin projektiisi. Tämän jälkeen sen tulisi löytyä "Applications" -ikkunasta nRF Connect -lisäosasta. #### Build Jos et käyttänyt valmista demokoodia ohjelmoinnin pohjana, varmista pjr.conf-tiedoston sisältö. Laitteen bootloader vaatii ohjelmoidessaan tietyn tunnisteen, jonka Zephyr kirjoittaa app_signed.hex-tiedostoon automaattisesti vain, jos pjr.conf-tiedostosta löytyy rivi: ``` CONFIG_BOOTLOADER_MCUBOOT=y ``` Ilman tätä riviä Zephyr ei luo app_signed.hex-tiedostoa, eikä laitetta voi ohjelmoida USB:n yli. Varmista myös että projektin sisältä lyötyy "child_image" kansio, mikäli kansiota ei löydy, luo se itse ja lisää sen sisälle "mcuboot.conf" niminen tiedosto, ja kirjoita sen sisälle rivi: ``` CONFIG_PM_PARTITION_SIZE_MCUBOOT=0x12000 ``` ![Build](pics/child_image.png) Tämän jälkeen voit käyttää lisäosan "Actions"-osion "Build" -valintaa, jonka jälkeen projektikansion polkuun luodaan tarvittava .hex-tiedosto: ``` main_project/build/zephyr/app_signed.hex ``` ### Ohjelmointi Ohjelmointi tapahtuu nRF Connect for Desktop -sovelluksessa, josta valitaan "Programmer" (Programmer täytyy asentaa erikseen ennen sen käyttämistä painamalla "Install" "Open"-painikkeen tilalla). ![DesktopStart](pics/Connect_start.png) Programmer aukeaa erilliseen ikkunaan, josta vasemmassa yläkulmassa olevasta painikkeesta "SELECT DEVICE" aukeaa lista käytettävissä olevista USB-laitteista. Näistä valitaan MCUBOOT. ![Select](pics/programmer_not_chosen.png) Laitteen valinnan jälkeen aukeaa uusi ikkuna, josta löytyy lista vaihtoehtoja. Tämän jälkeen voit navigoida app_signed.hex-tiedostoon painamalla "Add File" -painiketta. Vaihtoehtoisesti tiedoston voi vetää ja pudottaa "File Memory Layout" -kenttään. ![Selected](pics/programmer_chosen.png) Kun tiedosto on lisätty ohjelmointityökaluun, vihreä alue ilmestyy "File Memory Layout" -kenttään visualisoimaan sovelluksen aloitusosoitetta ja sovelluksen kokoa verrattuna käytettävissä olevaan muistiin. ![Hex](pics/programmer_hex.png) Tämän jälkeen on mahdollista ohjelmoida laite painamalla "Write" -painiketta. ![Program](pics/programmer_program.png) Uudessa ikkunassa voit painaa taas "Write". Jos laite ohjelmoitiin onnistuneesti, oranssin kentän tilalle ilmestyy vihreä kenttä, jossa lukee "Completed successfully in X seconds." ## Resurssit Tästä osiosta löydät tarvittavat kehittämiseen. Suositellut nRF lisäosat VS Codeen (nRF Terminal vanhentunut):
![Ext](pics/ext.png) - nRF Connect for Desktop: https://www.nordicsemi.com/Products/Development-tools/nRF-Connect-for-Desktop - nRF Command Line Tools: https://www.nordicsemi.com/Products/Development-tools/nRF-Command-Line-Tools/Download?lang=en#infotabs - Kconfig-komennot (pjr.conf): https://developer.nordicsemi.com/nRF_Connect_SDK/doc/latest/kconfig/ (Offline 18/6/2024)
https://docs.zephyrproject.org/latest/kconfig.html (Backup) - Dokumentaatiot: https://docs.nordicsemi.com/category/nrf52840-category (nRF52840)
https://invensense.tdk.com/wp-content/uploads/2016/10/DS-000176-ICM-20602-v1.0.pdf (ICM-20602 kiihtyvyysanturi)
https://docs.zephyrproject.org/latest/index.html (Zephyr project)
- EasyEDA: Projektin kytkentäkaaviot sekä linkki projektin EasyEDA sivulle löytyy tämän Git-repon kansiosta Hardware/Prototype2
